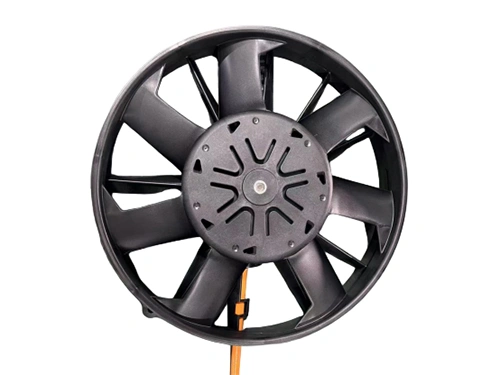

Осевой автомобильный вентилятор высокого напряжения
Бесщеточные электромеханические вентиляторы, используемые в высоковольтных системах охлаждения для электромобилей (EV) и автомобилей с двигателем внутреннего сгорания (ДВС)
Компания Saiensi занимается разработкой и производством современных решений для теплового менеджмента автомобилей. При поддержке аккредитованной по стандарту CNAS лаборатории и собственного производства наша компания строго контролирует каждый этап, от разработки до поставки клиенту.
Высоковольтные бесщеточные вентиляторы постоянного тока от Saiensi разработаны специально для систем охлаждения автомобилей следующего поколения. В первую очередь они широко применяются в автомобилях с ДВС, электромобилях и других высоковольтных электрических платформах для эффективного отвода тепла от критически важных компонентов в условиях высокотемпературной эксплуатации.
По сравнению с низковольтными вентиляторами, высоковольтные, как правило, работают при напряжении свыше 400В с номинальной мощностью более 1 кВт. Они эффективно устраняют необходимость преобразования напряжения из низковольтных систем, снижают стоимость за счет сокращения кабельных систем. Кроме того, наши вентиляторы отвечают высоким требованиям к охлаждению крупных систем топливных элементов, эффективно экономя ваши средства и пространство.
Помимо сказанного выше, высоковольтные осевые вентиляторы могут обеспечивать питание для других устройств с низким напряжением в системе, а их более высокая выходная мощность позволяет одному вентилятору заменить несколько низковольтных блоков, экономя пространство и сокращая сложность разводки и снижая потери энергии.
| Модель | | | |
| Испытательное напряжение | 580В | 580В | 580В |
| Рабочий диапазон напряжения | 450-650В | 450-650В | 450-650В |
| Потребляемый ток (нагрузка) | 0.8А±5% | 0.6А±5% | 1.5А±5% |
| Скорость вращения | 1000-4100 об/мин ±5% | 800-3500 об/мин ±5% | 1200-4750 об/мин ±5% |
| Макс. воздушный поток | OPA 3600 м³/ч ±5% | OPA 2800 м³/ч ±5% | OPA 4300 м³/ч ±5% |
| Мощность | 500 Вт ±5% | 350 Вт ±5% | 870 Вт ±5% |
| Метод управления | ШИМ (50-500 Гц) | ШИМ (50-500 Гц) | ШИМ (50-500 Гц) |
| Ток покоя | 5 мА | 5 мА | 5 мА |
| Степень защиты | IP67 | IP67 | IP67 |
- Высокая эффективность: бесщеточные вентиляторы постоянного тока имеют средний КПД свыше 85%, что значительно превышает показатели традиционных вентиляторов переменного тока (~70%), существенно повышая производительность охлаждения и снижая энергопотребление.
- Экологичная работа: интеллектуальная система управления минимизирует энергопотребление на холостом ходу за счет динамического регулирования скорости.
- Интеллектуальный температурный контроль: интегрированное ШИМ- или ECU-управление автоматически регулирует скорость вентилятора в соответствии с температурой в реальном времени, предотвращая перегрев и потери энергии.
- Низкий уровень шума: оптимизированная геометрия лопастей и аэродинамическая конструкция снижают тональный и аэродинамический шум до 30%.
- Повышенная долговечность: оснащение премиальными подшипниками NSK и корпусами из литого под давлением алюминия ADC12 гарантирует надежную работу в течение 20 000–50 000 часов в температурном диапазоне от –40 °C до 130 °C.
- Преимущество высоковольтной архитектуры: прямая интеграция с высоковольтной платформой топливных элементов устраняет необходимость в DC-DC преобразователях, сокращая потери энергии примерно на 30% и снижая стоимость кабельной проводки и компонентов.

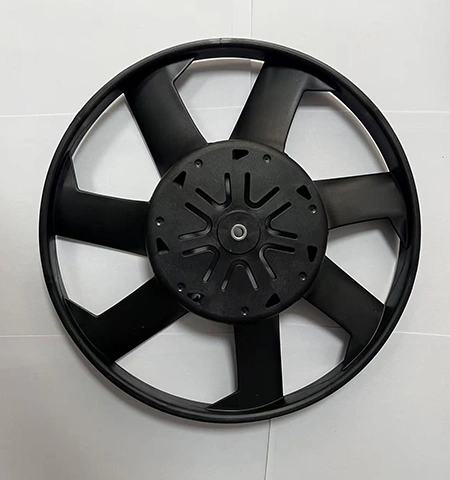

Крыльчатка вентилятора

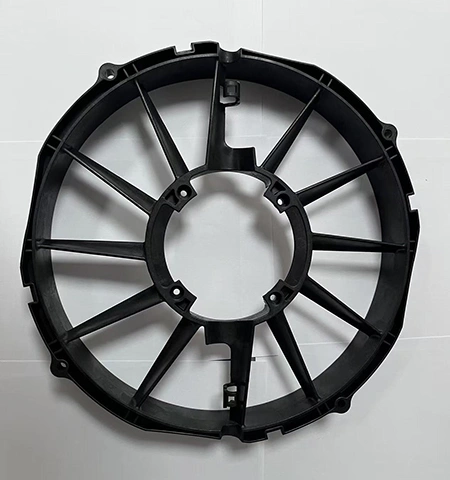

Рама (корпус) вентилятора

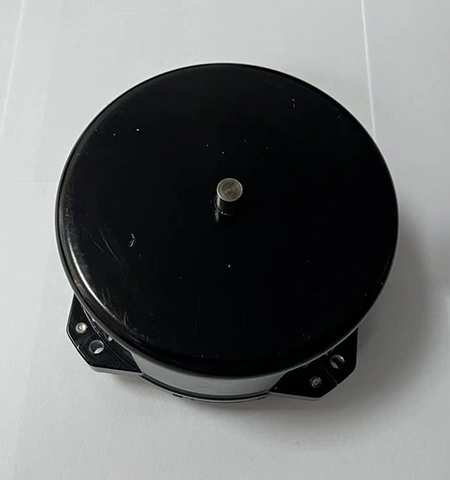

Электродвигатель
Каким образом высоковольтный вентилятор помогает снизить стоимость системы?
Вентилятор оснащен интеллектуальной системой управления скоростью на основе ШИМ или ECU, самостоятельно регулирующей производительность в соответствии с тепловой нагрузкой, исключая нерациональное использование энергии. Благодаря прямому подключению к высоковольтной шине топливных элементов, он устраняет необходимость в DC-DC преобразовании тока, что снижает как потери энергии (примерно на 30%), так и затраты на кабельную продукцию.
